Positionssensoren
Robust materials that allow them to be used in most industrial applications, even in particularly adverse conditions.
Passende Produkte
Gefran Positionssensoren
Lineare und Winkelpositionsgeber erfassen die Position sich bewegender mechanischer Teile. Die Echtzeiterkennung von Positionen verkürzt die Zykluszeiten von Maschinen und beschleunigt die Erkennung von Punkten, an denen andere Servoeinrichtungen im Zyklus aktiviert werden
The Gefran technologies for transduction of position measurement

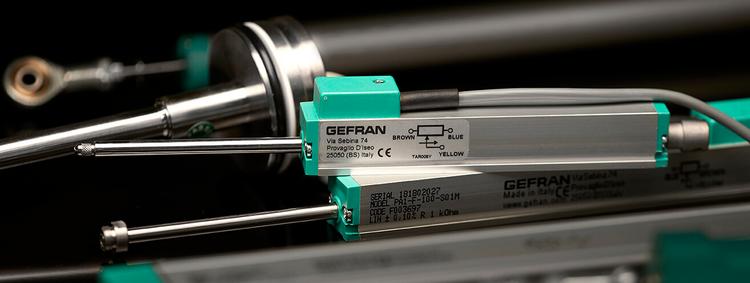

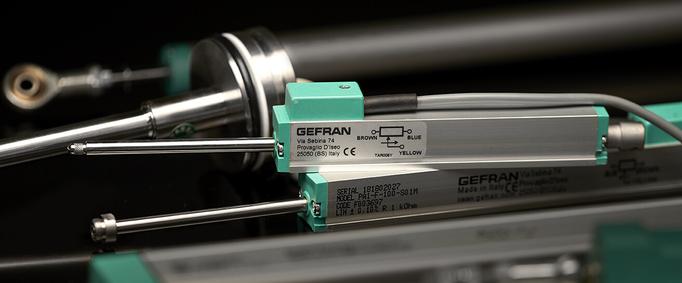

Potentiometric
The resistive and collector track are electrically connected by means of contact brushes mounted on the spool.
Gefran manufactures all the resistive tracks of its potentiometric transducers in-house, and is therefore able to guarantee
measurement reliability and precision. The relative simplicity of this type of technology allows it to be used in models with a small footprint. Gefran potentiometers do not require any control logic and are therefore quick and easy to install.
Magnetostrictive hyperwave
Uses the magnetic characteristic and micro-elastic deformation of the primary element to pinpointthe exact position of the cursor. Thanks to this technology there is no direct contact between the moving parts and therefore no wear on the transducer.
HALL EFFECT
Uses the sinusoidal intersection of magnetic fields to determine the angular or linear position of the TWIIST transducer. This is a more reliable and durable solution to a mechanical switch, as there are no problems with the wear.
MEMS technology
Calculates the angle of inclination in the threeaxes X, Y, Z with respect to the earth’s axis. As a result of this technology, it has been possible to bring electromechanical functions that could previously only be implemented with electrotechnical technologies down to the nanometric level, thus reducing consumption.
Features
Gefran-Messwandler können dazu eingesetzt werden lineare Bewegungen mit einem Hub von 10 mm bis maximal 8300 mm oder Winkelbewegungen von +10° bis +-180° zu messen.
Um die Bewegung eines Objekts zu erkennen, arbeitet der Messwandler mit einem sich bewegenden Teil, das normalerweise am Objekt selbst befestigt ist.
- Das sich bewegende Teil ist gewöhnlich eine von zwei Arten:
Schubstange: Dies ist das klassische System, das bei den Potentiometern eingesetzt wird. Es besteht aus einer Schubstange, die in das
Gehäuse des Messwandlers eintaucht und so die Bewegung auf die
internen Teile des Sensors überträgt; - Positionsgeber: Dies ist eine kompaktere Lösung mit einem Positionsgeber, der zum festen Bestandteil des zu überwachenden beweglichen
Teils wird.
Dabei sind immer zwei Hübe zu berücksichtigen, die normalerweise angegeben
werden:
- mechanischer Weg: Dies ist die effektive Bewegung des Positionsgebers des
Messwandlers; - elektrischer Nutzweg: Dies ist der Teil des mechanischen Wegs, in dem die
Linearität des Messwandlers gewährleistet ist.
Bei der Planung einer Anwendung muss daher ein Messwandler gewählt werden,
dessen elektrischer Nutzweg gleich oder größer als die maximale Bewegung
des beweglichen Teils ist.
