Anwendungen

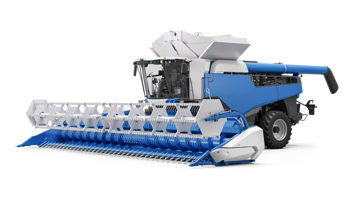

Der Mähdrescher ist eine komplexe Landmaschine, die für das Ernten, Dreschen und Trennen der Körner in einem einzigen Arbeitsgang ausgelegt ist.
Durch die Kombination mechanischer, hydraulischer und elektronischer Systeme ermöglicht er eine hohe Produktivität und eine optimale Erntequalität – selbst unter anspruchsvollen Feldbedingungen.
Bedürfnisse:
Regelung der Höhe des Schneidwerks und der Schneidmesserleiste
Weitere Informationen
Einstellung des Neigungswinkels des Schneidwerks
Weitere Informationen
Kontrolle der Position der Pedale und Bedienelementen
Weitere Informationen
Überwachung des Hydraulikdrucks
Weitere Informationen
Einstellung der Förderleistung der Hydraulikpumpe
Weitere Informationen
Kontrolle des Lenkwinkels
Weitere Informationen
Einstellung der Position des Entleerrohrs
Weitere Informationen
Regelung der Öffnung/Schließung der Kornbehälterklappe
Weitere Informationen
Bedürfnis:
Regelung der Höhe des Schneidwerks und der Schneidmesserleiste
Durch die präzise Einstellung der Position des Schneidwerks kann sich der Mähdrescher an unterschiedliche Bodenbedingungen und Erntehöhen anpassen und dabei den Abstand zum Boden konstant halten. Die konstante Einhaltung des Abstands zum Boden ist entscheidend für eine saubere Schnittqualität, die Minimierung von Kornverlusten und die Maximierung der Ernteleistung.
Gefran empfiehlt den magnetostriktiven Linearpositionssensor RK-5, der die Position des Hubzylinders des Schneidwerks zuverlässig und präzise misst.
Hauptmerkmale:
- Einbau im Inneren des Hydraulikzylinders, ohne äußere Beanspruchung;
- Berührungslose magnetostriktive Technologie für hohe Messstabilität und lange Lebensdauer;
- Beständig gegen Stöße, Vibrationen und landwirtschaftliche Verunreinigungen.
Der RK-5 bietet eine robuste, langlebige und präzise Lösung für die Höhenregelung des Schneidwerks – für maximale Erntequalität und zuverlässigen Betrieb.
Bedürfnis:
Einstellung des Neigungswinkels des Schneidwerks
Durch die Möglichkeit, die Neigung des Schneidwerks einzustellen, kann der Schnittwinkel je nach Kultur und Betriebsbedingungen optimiert werden. Die Überwachung des Neigungswinkels mittels Winkelpositionssensoren ermöglicht eine präzise und konstante Kontrolle der Einstellung und gewährleistet eine bessere Bodenhaftung und einen geringeren Kornverlust.
Lösung:
Für die genaue Längsneigungsregelung des Schneidwerks bietet Gefran den Winkelsensor mit Welle GR3Pan , eine zuverlässige und robuste Lösung, die sich ideal für Anwendungen in der Landwirtschaft eignet.
Hauptmerkmale:
- Berührungslose Hall-Technologie mit langer Lebensdauer;
- Harzvergossenes Gehäuse für Schutz gegen Staub, Feuchtigkeit und äußere Einflüsse;
- Sehr hohe Widerstandsfähigkeit gegen Stöße, Vibrationen und extreme Temperaturen (bis 125 °C);
Der GR3P ist eine vielseitige und sichere Lösung zur Einstellung des Neigungswinkels des Schneidwerks und gewährleistet eine präzise Steuerung und zuverlässige Verwaltung der Arbeiten auf dem Feld.
Bedürfnis:
Kontrolle der Position der Pedale und Bedienelementen
Eine präzise Erfassung der Winkelposition von Bedienelementen und Pedalen stellt sicher, dass die Maschinensteuerung die Eingaben des Bedieners korrekt interpretiert.
Das sorgt für flüssige, exakte Bewegungsabläufe, steigert die Produktivität und senkt den Kraftstoffverbrauch.
Lösung:
Für eine genaue Steuerung der Winkelposition der Pedale und Steuerhebel bietet Gefran den Winkelssensor mit Welle GRA an.
Hauptmerkmale:
- Berührungslose Hall-Technologie für lange Lebensdauer;
- Einzel- oder redundante Ausgänge, analoge oder digitale Schnittstellen;
- Hohe Beständigkeit gegenüber Stößen, Vibrationen und hohen Temperaturen.
Der GRA ist eine langlebige und sichere Lösung für präzise Steuerungs- und Bedienfunktionen im Mähdrescher.
Bedürfnis:
Überwachung des Hydraulikdrucks
Die konstante Drucküberwachung im Hydrauliksystem ist entscheidend für die sichere Funktion des Mähdreschers.
Sie erlaubt die frühzeitige Erkennung von Anomalien, verhindert Ausfälle, erhöht die Betriebssicherheit und verlängert die Lebensdauer der Systemkomponenten.
1 - 2
Lösung:
Für eine präzise und sichere Druckregelung des Hydraulikkreislaufs empfiehlt Gefran die Drucksensoren der Serie KM.
Hauptmerkmale:
- Kompaktes Design, ideal für enge Einbauräume
- Hohe Beständigkeit gegen Schock, Vibration und hohe Temperaturen
- SIL2/PLd-Zertifizierung für maximale funktionssichere Leistung
Dank dieser Eigenschaften sind die KM-Drucksensoren eine praktische und robuste Lösung für die Überwachung des Drucks im Hydraulikkreislauf, die Sicherheit, Effizienz und Zuverlässigkeit vereint.
Bedürfnis:
Einstellung der Förderleistung der Hydraulikpumpe
Die präzise Steuerung der Pumpenfördermenge ermöglicht eine optimale Modulation des Öldurchflusses entsprechend den Arbeitsanforderungen.
Dies steigert die Energieeffizienz, reduziert den Verschleiß und verlängert die Lebensdauer des Gesamtsystems.
Lösung:
Um den Anforderungen einer präzisen Regelung des Durchflusses der Hydraulikpumpe gerecht zu werden, empfiehlt Gefran den wellenlosen Drehgeber GRN.
Hauptmerkmale:
- Kompakte Abmessungen für eine einfache Integration auf engstem Raum
- Hohe Vibrationsfestigkeit für Stabilität und Langlebigkeit
- Erhältlich mit analogen und digitalen Schnittstellen
Dank dieser Eigenschaften ermöglicht das GRN eine präzise und kontinuierliche Steuerung der Hydrauliksysteme und trägt so zur Verbesserung der Betriebseffizienz bei.
Bedürfnis:
Kontrolle des Lenkwinkels
Eine genaue Steuerung des Lenkwinkels verbessert die Manövrierfähigkeit und Sicherheit des Mähdreschers unter allen Betriebsbedingungen.
Während der Ernte muss die Maschine eine stabile und präzise Spur halten und plötzliche Bewegungen vermeiden, die die Ausrichtung auf die Erntezeilen beeinträchtigen oder die Pflanzen beschädigen könnten.
Ein zuverlässiges Lenkwinkelerfassungssystem ermöglicht es, das Ansprechverhalten des Lenksystems zu optimieren, die Präzision bei Richtungswechseln zu verbessern und die Ermüdung des Bedieners zu verringern, insbesondere bei langen Arbeitseinsätzen.
Lösung:
Um eine präzise und zuverlässige Lenksteuerung zu gewährleisten, empfiehlt Gefran den wellenlosen Drehgeber GRN.
Hauptmerkmale:
- Berührungslose Hall-Effekt-Magnettechnologie, ideal für wiederholte Bewegungen und lange Lebensdauer
- Kompakte Abmessungen und einfache Installation
- Bietet hohe Stoß- und Vibrationsfestigkeit und garantiert eine solide Leistung über lange Zeit
Dank dieser Eigenschaften gewährleistet der GRN-Sensor eine präzise und stabile Steuerung des Lenkwinkels und verbessert so die Manövrierfähigkeit und die allgemeine Sicherheit der Maschine.
Bedürfnis:
Einstellung der Position des Entleerrohrs
Beim Entleeren muss das Entleerrohr exakt positioniert werden, um das Erntegut präzise in den Anhänger zu führen.
Die kontinuierliche Überwachung verhindert Kollisionen mit dem Anhänger oder Hindernissen und erhöht die Sicherheit während des Entladevorgangs.
1 - 2
Gefran bietet eine kombinierte Lösung aus linearen und rotativen Sensoren, um alle Bewegungen des Entleerrohrs zuverlässig abzudecken.
Linearer Positionssensor RK-5
Hauptmerkmale:
- Direkt im Hydraulikzylinder integriert
- Berührungslose magnetostriktive Technologie
- Hohe Resistenz gegen Schmutz, Vibrationen und Stöße
Winkelsensor mit Welle GRA
Hauptmerkmale:
- Erhältlich in einer Version mit einfachem oder redundantem Ausgang für hohe Sicherheitsanforderungen
- Unterstützt analoge und digitale Schnittstellen (CANopen, SAE J1939) für eine vielseitige Integration
- Robustes, stoß- und vibrationsfestes Design
Dank dieser Integration von linearen und rotierenden Messtechnologien bietet Gefran ein komplettes und zuverlässiges Steuerungssystem, das auch unter härtesten Betriebsbedingungen eine konstante Leistung gewährleistet.
Bedürfnis:
Regelung der Öffnung/Schließung der Kornbehälterklappe
Der Mähdrescher muss die Öffnung und Schließung der Kornbehälterklappe präzise und synchron zu den anderen Maschinenfunktionen ausführen.
Ein zuverlässiges Regelsystem ermöglicht es, den Ausfluss der Körner sicher zu steuern und verhindert ungewollte oder unvollständige Öffnungsvorgänge, die die Effizienz des Entladeprozesses beeinträchtigen oder die Dichtheit des Kornbehälters während des Betriebs gefährden könnten.
Lösung:
Gefran bietet den Winkelsensor GR3P als ideale Lösung für die Regelung des Schließens und Öffnens der Klappe des Getreidespeichers an.
Hauptmerkmale:
- Berührungslose Hall-Effekt-Technologie für eine lange Lebensdauer
- Harzvergossenes Sensorgehäuse für maximalen Schutz vor Staub, Feuchtigkeit und Umwelteinflüssen
- Sehr hohe Resistenz gegen Stöße, Vibrationen und extreme Temperaturen (bis 125 °C)
Der Winkelssensor GR3P bietet eine vielseitige und zuverlässige Lösung für die Klappensteuerung des Kornbehälters und gewährleistet präzise, sichere und robuste Betriebsabläufe im Feldeinsatz.
Das Funktionsprinzip:
Der Mähdrescher führt mehrere Kernprozesse gleichzeitig aus: das Schneiden der Pflanzen, die Abtrennung der Körner und die Reinigung des Ernteguts.
Der Motor versorgt den Fahrantrieb sowie alle mechanischen und hydraulischen Teilsysteme, die die Bewegungen des Schneidwerks, des Dreschwerks und der Reinigungs- und Fördersysteme steuern.
Während des Betriebs erfassen Positions- und Drucksensoren wichtige Parameter wie die Höhe des Schneidwerks, den Rotationswinkel des Dreschwerks oder den Hydraulikdruck. Diese Echtzeitdaten sind entscheidend, um optimale Maschinenleistung und eine sichere Arbeitsumgebung zu gewährleisten.
Durch die kontinuierliche Überwachung dieser Werte kann sich der Mähdrescher automatisch an unterschiedliche Erntebedingungen anpassen – das steigert die Effizienz, reduziert den Verbrauch und minimiert Ernteverluste.
Anforderungen und Technologie:
Mähdrescher werden in anspruchsvollen landwirtschaftlichen Umgebungen eingesetzt , in denen Präzision, Zuverlässigkeit und die Fähigkeit zur Anpassung an wechselnde Boden- und Erntebedingungen gefragt sind . Aus diesem Grund ist es unerlässlich, Sensoren zu integrieren, mit denen die wichtigsten Betriebsvariablen genau überwacht und gesteuert werden können.
Die wichtigsten technologischen Anforderungen umfassen:
- Einstellung der Höhe des Schneidwerks und der Schneidmesserleiste
- Einstellung des Neigungswinkels des Schneidwerks
- Kontrolle der Position der Pedale und Bedienelemente
- Kontrolle des Lenkwinkels
- Überwachung des Hydraulikdrucks
- Einstellung der Förderleistung der Hydraulikpumpe
- Einstellung der Position des Entleerrohr
- Einstellung des Schließens/Öffnens der Klappe des Kornbehälters
Gefran erfüllt diese Anforderungen mit einer umfassenden Produktpalette mit Winkel-, Neigungs-, Linearpositions- und Drucksensoren, die für Zuverlässigkeit,Effizienz und Sicherheit in Mähdreschern und allen landwirtschaftlichen Erntemaschinen ausgelegt sind .
