Dank der Kombination aus Ladetrichter, Verteilerschnecken und Einbaubohle (Screed) gewährleistet die Asphaltiermaschine einen kontinuierlichen und gleichmäßigen Einbau des Asphaltmischguts und passt sich dabei an die unterschiedlichen Breiten der zu asphaltierenden Straßenoberfläche und die Baustellenbedingungen an.
Während der Asphaltierungsarbeiten ist es entscheidend, die Höhe und Neigung des Einbaubalkens, die Materialverteilung sowie die Parameter des Hydrauliksystems konstant zu überwachen, um eine gleichmäßige Schichtdicke, eine korrekte Verdichtung und die Stabilität der Maschine auch auf unebenen Untergründen sicherzustellen.
Die Integration von linearen Positionssensoren, Winkelsensorn und Drucksensoren ermöglicht es, die Einbaupräzision zu verbessern, den Materialeinsatz zu optimieren und die Betriebssicherheit der Maschine auch unter anspruchsvollen Einsatzbedingungen zu erhöhen.
Bedürfnisse:
Höhenverstellung der Förderschnecken
Weitere Informationen
Kontrolle des Abziehwinkels
Weitere Informationen
Höhenverstellung der Zugpunkte
Weitere Informationen
Verstellung der Auslegerarme
Weitere Informationen
Steuerung der Öffnung und Schließung der Trichterklappen
Weitere Informationen
Überwachung des Drucks im Hydraulikkreislauf
Weitere Informationen
Bedürfnis:
Höhenverstellung der Förderschnecken
Die Kontrolle der Höhe der Förderschnecken ist entscheidend, um eine gleichmäßige Verteilung des Asphaltmischguts über die gesamte Einbaubreite sicherzustellen. Eine ungenaue Einstellung kann zu Materialanhäufungen oder -defiziten führen und sich negativ auf die Oberflächenqualität sowie die Schichtdicke auswirken.
Ein präzises Erfassungssystem ermöglicht es, die vertikale Position der Schnecken in Echtzeit an die Betriebsbedingungen anzupassen, den Materialfluss zur Einbaubahn konstant zu halten und die Prozessstabilität sowie die Endqualität der Straßenoberfläche zu verbessern.
Gefran bietet mit dem linearen Positionssensor RK-5 eine robuste und kompakte Lösung, die sich ideal für eine präzise Steuerung des Materialflusses und einen gleichmäßigen Einbau eignet.
Hauptmerkmale:
- Direkter Einbau in den Hydraulikzylinder, ohne externe Platzansprüche;
- Berührungslose magnetostriktive Technologie, die Verschleiß verhindert und eine lange Lebensdauer gewährleistet;
- Hohe Beständigkeit gegen Stöße, Vibrationen und äußere Einflüsse.
Dank dieser Eigenschaften ist der Sensor RK-5 eine zuverlässige Lösung für die Höhenverstellung der Schnecken und trägt zu einer konstanten Leistung und einem kontinuierlichen Betrieb der Maschine bei.
Bedürfnis:
Kontrolle des Abziehwinkels
Die Kontrolle des Anstellwinkels des Einbaubalkens ist entscheidend für die Oberflächenqualität und trägt maßgeblich zur korrekten Ausbildung der Asphaltschicht bei. Unkontrollierte Winkelabweichungen können die Qualität des Einbaus beeinträchtigen und zu Unregelmäßigkeiten sowie Diskontinuitäten in der Fahrbahnoberfläche führen.
Ein präzises Erfassungssystem ermöglicht die Echtzeitüberwachung der Winkelposition der beweglichen Komponenten des Einbaubalkens und erlaubt genaue sowie wiederholbare Einstellungen in Abhängigkeit von den Einsatzbedingungen und der jeweiligen Anwendung.
Lösung:
Gefran bietet den Winkelsensor mit Welle GR3P an, der für die Winkelmessung in Anwendungen auf mobilen Maschinen unter anspruchsvollen Bedingungen entwickelt wurde.
Hauptmerkmale:
- Berührungslose Hall-Technologie für hohe Messstabilität und lange Lebensdauer;
- Robuste Bauweise, widerstandsfähig gegen Stöße, Vibrationen, Staub und Wasser;
- Hohe Zuverlässigkeit auch bei hohen Temperaturen und schwierigen Bedingungen.
Dank dieser Eigenschaften gewährleistet der Sensor GR3P eine präzise Steuerung des Winkels der Einbaubalken und trägt so zu einer konstanten Oberflächenqualität und Betriebskontinuität bei.
Bedürfnis:
Höhenverstellung der Zugpunkte
Die Höhenverstellung der Zugpunkte der Einbaubohle ist entscheidend für die Aufrechterhaltung der korrekten Einbaugeometrie und die Gewährleistung einer gleichmäßigen Belagsdicke. Unkontrollierte Abweichungen können die Ebenheit der Oberfläche und die Stabilität des Einbauprozesses beeinträchtigen.
Ein präzises Erfassungssystem ermöglicht die stufenlose Anpassung der Position der Zugpunkte an die Straßenbedingungen und gewährleistet so ein reibungsloses Ansprechen der Stellantriebe sowie eine konstante Qualität des Endergebnisses.
Lösung:
Gefran bietet den linearen Positionssensor RK-5an , eine robuste und kompakte Lösung, die sich ideal für die Überwachung linearer Bewegungen in den Hydrauliksystemen von Asphaltiermaschinen eignet.
Hauptmerkmale:
- Direkter Einbau im Hydraulikzylinder, ohne externen Platzbedarf;
- Berührungslose magnetostriktive Technologie, die Verschleiß verhindert und eine lange Lebensdauer gewährleistet;
- Hohe Widerstandsfähigkeit gegen Stöße, Vibrationen und äußere Einflüsse.
Dank dieser Eigenschaften gewährleistet der Sensor RK-5 präzise und zuverlässige Einstellungen und trägt so zu einem gleichmäßigen Einbau und einer konstanten Leistung der Maschine bei.
Bedürfnis:
Verstellung der Auslegerarme
Die Verstellung der Auslegerarme des Einbaubalkens ist entscheidend, um die Einbaubreite an die zu asphaltierende Fahrbahn anzupassen und gleichzeitig eine kontinuierliche Materialverteilung über die gesamte Straßenbreite sicherzustellen. Nicht synchronisierte oder ungenaue Bewegungen können zu seitlichen Ungleichmäßigkeiten und Schwankungen in der Schichtdicke führen.
Ein präzises Erfassungssystem ermöglicht die Echtzeitüberwachung der Position der Auslegerarme und gewährleistet symmetrische Bewegungen und progressive Einstellungen auch bei Änderungen der Arbeitsbreite. Dies trägt zur Verbesserung der Qualität der Einbaunachheit und der Gesamtstabilität des Prozesses bei.
Gefran bietet mit dem linearen Positionssensor TWIIST eine innovative und zuverlässige Lösung für die Verstellung der Auslegerarme des Einbaubalkens.
Hauptmerkmale:
- Patentierte multivariable Technologie mit integrierter Messung von Position und Beschleunigung;
- Verfügbar mit analogen Ausgängen und CAN-Bus-Schnittstelle;
- Entwickelt für anspruchsvolle mobile Anwendungen, widerstandsfähig gegen Stöße, Vibrationen und hohe Temperaturen.
Dank dieser Eigenschaften gewährleisten die TWIIST-Sensoren präzise und zuverlässige Einstellungen und sorgen für eine kontrollierte Einbaubreite und eine konstante Qualität der Straßenoberfläche.
Bedürfnis:
Steuerung der Öffnung und Schließung der Trichterklappen
Die Kontrolle der Öffnung und Schließung der Trichterklappen ist entscheidend, um den Materialfluss des Asphaltmischguts zum Verteilersystem zu regeln. Eine ungenaue Steuerung kann zu Materialüberschuss oder -mangel führen und dadurch die Kontinuität des Einbauprozesses sowie die Qualität der Asphaltschicht beeinträchtigen.
Ein präzises Erfassungssystem ermöglicht die Überwachung der Position der Klappen in Echtzeit und damit eine schrittweise Regulierung des Materialflusses entsprechend den Betriebsbedingungen und der Fahrgeschwindigkeit der Maschine.
Lösung:
Gefran bietet den Winkelsensor mit Welle GRA an, der für die Winkelmessung in Anwendungen auf mobilen Maschinen unter anspruchsvollen Bedingungen entwickelt wurde.
Hauptmerkmale:
- Berührungslose Hall-Technologie für hohe Messstabilität und lange Lebensdauer;
- Robuste Bauweise, widerstandsfähig gegen Stöße, Vibrationen, Staub und Wasser;
- Hohe Zuverlässigkeit auch bei hohen Temperaturen und schwierigen Bedingungen.
Dank dieser Eigenschaften gewährleistet der GRA-Sensor eine präzise Positionskontrolle der Klappen und trägt so zu einer optimalen Steuerung des Materialflusses und einem gleichmäßigen Einbau bei.
Bedürfnis:
Überwachung des Drucks im Hydraulikkreislauf
Der Hydraulikkreislauf steuert die wichtigsten Bewegungen der Asphaltiermaschine, von der Einstellung der Einbaugeräte bis zur Steuerung der Materialverteilungssysteme. Eine genaue Drucküberwachung ist unerlässlich, um einen stabilen Betrieb der Stellantriebe zu gewährleisten, Überlastungen zu vermeiden und sichere Betriebsbedingungen aufrechtzuerhalten.
Die kontinuierliche Druckmessung ermöglicht die frühzeitige Erkennung von Anomalien, die Optimierung der Leistungsfähigkeit des Hydrauliksystems und den Schutz mechanischer Komponenten vor übermäßigen Belastungen. Dadurch werden Zuverlässigkeit und Lebensdauer der Maschine verbessert.
Lösung:
Gefran bietet Drucksensoren der Serie KM an , die mit analogen und digitalen Ausgängen (KMC) erhältlich sind und für hydraulische Anwendungen an mobilen Maschinen entwickelt wurden
Hauptmerkmale:
- Kompakte Bauweise für den Einsatz auch bei begrenztem Bauraum;
- Hohe Messstabilität auch bei Stößen, Vibrationen und erhöhten Temperaturen;
- SIL2/PLd-zertifiziert und damit für hohe Anforderungen an die funktionale Sicherheit geeignet.
Dank dieser Eigenschaften gewährleisten die Drucksensoren der Serie KM eine präzise Steuerung des Drucks im Hydraulikkreislauf und tragen zur Sicherheit und Betriebskontinuität der Asphaltiermaschine bei.
Das Funktionsprinzip:

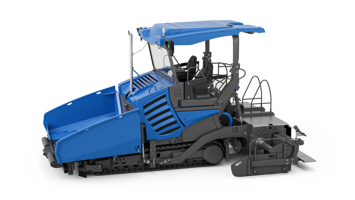

Die Asphaltfertiger sind so konzipiert, dass sie das Asphaltgemisch kontinuierlich transportieren und verteilen und dabei die Bewegung der Maschine mit der Funktion der Einbaugeräte koordinieren. Das Material wird in den Ladetrichtern entladen , zum Fördersystem befördert und seitlich von Schnecken verteilt , die einen gleichmäßigen Fluss über die gesamte Arbeitsbreite gewährleisten.
Der Einbaubalken (Screed) nimmt das Material auf, verteilt es und bestimmt Schichtdicke sowie Geometrie durch die kontinuierliche Regelung von Höhe, Neigung und seitlicher Ausdehnung entsprechend den Bedingungen des Untergrunds. Der Motor versorgt sowohl den Fahrantrieb als auch den Hydraulikkreislauf, der die Aktoren für die Materialverteilung und die Einstellung des Einbauprozesses koordiniert steuert.
Anforderungen und Technologie:
Asphaltfertiger arbeiten unter anspruchsvollen Bedingungen mit Vibrationen, Staub und hohen Temperaturen aufgrund des heißen Asphaltmischguts. Unter diesen Voraussetzungen ist es entscheidend, einen stabilen und kontrollierten Einbauprozess sicherzustellen, da davon sowohl die Qualität des Straßenbelags als auch die Produktivität auf der Baustelle abhängen.
Während der Asphaltierung muss die Maschine eine präzise Regelung der Verteil- und Nivellierorgane gewährleisten und dabei Geometrie der Schicht, Materialfluss sowie die Parameter des Hydraulikkreislaufs konstant halten. Daher ist die Integration eines Sensorsystems unerlässlich, das die Position kritischer Komponenten und den Hydraulikdruck kontinuierlich überwacht und so Prozessstabilität, Endqualität und Betriebssicherheit verbessert.
Die Sensorlösungen von Gefran sind dafür ausgelegt, Stößen, Vibrationen, Staub, Wasser und hohen Temperaturen standzuhalten und unter allen Einsatzbedingungen zuverlässige Messwerte zu liefern.
Die wichtigsten technologischen Anforderungen umfassen:
- Höhenverstellung der Förderschnecken;
- Kontrolle des Abziehwinkels;
- Höhenverstellung der Zugpunkte;
- Verstellung der Auslegerarme;
- Steuerung der Öffnung und Schließung der Trichterklappen;
- Überwachung des Drucks im Hydraulikkreislauf.
Gefran bietet ein umfassendes Portfolio an linearen Positionssensoren, Winkelsensoren und Drucksensoren, um die Entwicklung präziser, effizienter und zuverlässiger Asphaltfertiger zu unterstützen.
