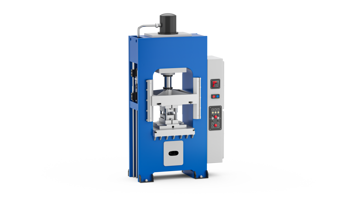

Die vertikale Presse für die Metallbearbeitung ist eine zuverlässige und vielseitige Industriemaschine, die für das Prägen und Formen von Metallkomponenten mit hoher Präzision ausgelegt ist. Bei diesem Verfahren wird das Blech in die Form eingelegt , während die vertikale Bewegung des Pressenschlittens eine gleichmäßige Kraft auf das Material ausübt.
Dieses System gewährleistet Präzision, Wiederholbarkeit und Produktionskontinuität, wodurch sich die Metallformpresse für zahlreiche industrielle Anwendungen eignet, von der Herstellung von Komponenten für elektronische Geräte bis hin zu Bauteilen für die Automobilindustrie.
Bedürfnisse:
Kontrolle der Schlittenposition
Weitere Informationen
Überwachung der Verformung der Säulen oder Seitenführungen
Weitere Informationen
Druckmessung im Hydraulikkreislauf
Weitere Informationen
Überwachung der Hydrauliköltemperatur
Weitere Informationen
Bedürfnis:
Kontrolle der Schlittenposition
Die genaue Kontrolle der Position des Schlittens ist für die Gewährleistung von Präzision und Qualität bei der Metallumformung von grundlegender Bedeutung.
Eine stabile und wiederholbare Messung ermöglicht die exakte Einstellung von Arbeitstiefe, Geschwindigkeitsübergängen und Haltepunkten. Dadurch lassen sich Maßfehler vermeiden, der Verschleiß der Werkzeuge reduzieren und die Ausrichtung zwischen Schlitten und Werkzeug konstant halten, wodurch der gesamte Produktionszyklus optimiert wird.
Lösung:
Zur präzisen Positionssteuerung des Schlittens in vertikalen Metallbearbeitungspressen werden berührungslose magnetostriktive Positionssensoren der Serie WPAeingesetzt . Die berührungslose Technologie verhindert Verschleiß zwischen Sensor und Schleifer und gewährleistet Zuverlässigkeit und lange Lebensdauer auch bei Anwendungen mit wiederholten Zyklen.
Mit der Serie WPA bietet Gefran Lösungen, die für Messgenauigkeit, Betriebsstabilität und langfristige Zuverlässigkeit in Anwendungen zum Formen und Stanzen von Metallen ausgelegt sind.
Bedürfnis:
Überwachung der Verformung der Säulen oder Seitenführungen
Die Überwachung der Verformung der Säulen in einer Vertikalpresse ist von grundlegender Bedeutung, um die geometrische Stabilität der Maschine während der Schließphasen zu gewährleisten.
Die Säulen führen den Schlitten und müssen auch unter hoher Belastung parallel und steif bleiben. Eventuelle Verformungen oder Ungleichgewichte können die Ausrichtung beeinträchtigen, zu vorzeitigem Verschleiß der Formen führen und die Qualität der geformten Teile mindern. Durch die kontinuierliche Erfassung und Analyse dieser Verformungen können Anomalien erkannt, Überlastungen verhindert und die Präzision des Produktionsprozesses konstant gehalten werden.
Lösung:
Zur Überwachung der strukturellen Verformung in vertikalen Metallbearbeitungspressen bietet Gefran den Dehnungssensor SL-VAAan . Der Sensor erfasst mit hoher Empfindlichkeit die Oberflächenbiegung zwischen zwei Befestigungspunkten, verstärkt auch minimale Änderungen und liefert dank des integrierten Analogverstärkers ein schnelles und stabiles Signal.
Mit der Serie SL-VAA bietet Gefran Lösungen, die für eine präzise Verformungsüberwachung, Prozessstabilität und strukturellen Schutz bei Metallformungs- und -pressanwendungen entwickelt wurden.
Bedürfnis:
Druckmessung im Hydraulikkreislauf
Bei vertikalen Metallpressen ist es von grundlegender Bedeutung, den Druck im Hydraulikkreislauf, der die Bewegungs- und Schließkraft bestimmt, genau zu überwachen und zu steuern.
Eine genaue Steuerung gewährleistet Qualität, Sicherheit und Wiederholbarkeit des Prozesses und verhindert Verformungen, Brüche und mögliche Risiken für den Bediener. Durch die kontinuierliche Druckregelung kann die Presskraft automatisch an verschiedene Materialien angepasst werden, was die Produktivität verbessert und ungeplante Maschinenstillstände reduziert.
Bedürfnis:
Überwachung der Hydrauliköltemperatur
Die Überwachung der Hydrauliköltemperatur ist unerlässlich, um eine Überhitzung zu vermeiden, die die Leistung beeinträchtigen und Komponenten beschädigen kann.
Bei hohen Temperaturen verliert das Öl seine Schmiereigenschaften, was zu erhöhtem Verschleiß und Ausfällen führt. Die Aufrechterhaltung der Temperatur im optimalen Bereich, in der Regel zwischen 45 °C und 50 °C, gewährleistet den ordnungsgemäßen Betrieb und eine lange Lebensdauer des Systems, während gleichzeitig die Betriebseffizienz erhalten bleibt und unnötige Wartungsarbeiten vermieden werden.
Lösung:
Der Widerstandsthermometer-Temperatursensor TR1 mit Schweißanschluss (TR1C) ist die ideale Lösung für die Überwachung des Hydrauliköls in Rohrbiegemaschinen, da er eine konstante Temperaturkontrolle gewährleistet und das Risiko einer Überhitzung verhindert.
Mit dem Temperatursensor TR1C bietet Gefran eine zuverlässige Lösung für die Temperaturüberwachung in Hydraulikkreisläufen und trägt so zur Gewährleistung der Betriebsstabilität und zum Schutz der Komponenten in vertikalen Metallbearbeitungspressen bei.
Das Funktionsprinzip:
Eine vertikale Presse für die Metallbearbeitung übt eine senkrechte Kraft auf das Werkstück aus , in der Regel ein Blech oder einen Barren. Die Maschine besteht aus einem starren Rahmen, einer festen unteren Platte und einem beweglichen Schlitten, der entlang von Führungsschienen gleitet und so Präzision und Stabilität während des Betriebszyklus gewährleistet.
Das Material wird zwischen der Platte und der Formpositioniert , während der Schlitten kontrolliert nach unten fährt und das Metall je nach installiertem Werkzeug durch Vorgänge wie Stanzen, Tiefziehen, Schneiden oder Biegen verformt . Am Ende des Hubs bringt das System den Schlitten in seine Ausgangsposition zurück, sodass das Werkstück entnommen und ein neuer Produktionszyklus gestartet werden kann.
In modernen industriellen Anwendungen werden überwiegend hydraulische Presseneingesetzt , die eine hohe, konstante und über den gesamten Hub modulare Kraft gewährleisten . Durch die Druckregelung des Hydraulikkreislaufs lassen sich Geschwindigkeit, Kraft und Position des Schlittens präzise einstellen und der Prozess an die unterschiedlichen Anforderungen der Metallumformung anpassen .
Anforderungen und Technologie:
Eine vertikale Presse für die Metallbearbeitung erfordert fortschrittliche technologische Lösungen, um die Produktqualität und die Kontinuität der Produktion zu gewährleisten . Die genaue Messung der Position des Schlittens ermöglicht eine präzise Steuerung der Schaltpunkte, der Geschwindigkeit und der Arbeitstiefe, die grundlegende Parameter bei Biege-, Stanz- und Tiefziehprozessen sind.
Der Hydraulikkreislauf, der für die Bewegungs- und Schließkraft der Presse verantwortlich ist, muss einen stabilen und modulierbaren Druck gewährleisten , um die Wiederholbarkeit und Stabilität des Prozesses über die Zeit sicherzustellen . Gleichzeitig ist die Steifigkeit des Rahmens unerlässlich , um Verformungen zu vermeiden, die die Ausrichtung zwischen Schlitten und Form beeinträchtigen könnten .
Die Säulen und Seitenführungen müssen ein präzises Gleiten gewährleisten, indem sie das Spiel reduzieren und die Parallelität des Schlittens über den gesamten Hub konstant halten . Die Integration von Steuerungssystemen und industriellen Sensoren ermöglicht schließlich die Überwachung der hydraulischen, Positions- und Strukturparameter, wodurch die Produktivität optimiert, Ausschuss reduziert und die Stabilität des Metallformungsprozesses verbessert wird.
